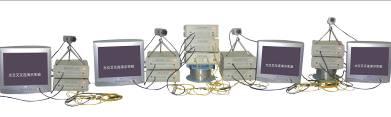

光網絡OXC實訓系統GCOXC-B

一、產品簡介
為了有效地利用和共享巨大的傳輸信息量，同時也為了滿足城域間用戶的服務需求，每個骨干網都通過若干節點（稱為交叉互連節點）交叉連接起來，構成一個鏈狀結構，稱為網絡體系的拓?fù)浣Y(jié)構（還有其他類型的拓樸結構，如星型、網孔型等）。如此巨大的信息吞吐量和很高的入線速率，只有通過實時的光－光交叉互連才是可行的，因此這個節點就稱為光交叉互連節點，縮寫為OXC。
光分插復用實訓系統采用工業上應用WDM/OADM/OXC器件以及我司專為此套系統所開發的光發射和光接收器組成的一套實訓系統。供不同層次的學生搭建各種基于OXC的光纖通信系統實驗及研究使用。

二、教學目的
1、理解器件隔離度對系統引入的串?dāng)_影響，了解解復用中器件隔離度的重要性
2、了解耦合器也能用做復用器的原因，直觀認識菲涅爾反射現象
3、理解WDM系統對OXC的要求
4、熟悉OXC系統的網絡配置和要求
5、理解AGC的控制效果和探測器的探測帶寬以及接收靈敏度
6、了解串?dāng)_對圖象質量信號的影響，理解視頻圖象的顯示過程，對幀同步和行同步有簡單了解
7、了解宏彎曲現象，觀察宏彎曲對波段的影響
三、儀器功能
1、模擬視頻點對點單芯單向的復用和解復用傳輸
2、模擬視頻點對點單芯雙向的復用和解復用傳輸
3、菲涅耳反射現象及研究實驗
4、宏彎曲現象顯示實驗
5、三點OADM單芯單向光纖通信系統組建實驗
6、三點OADM單芯雙向光纖通信系統組建實驗
7、串?dāng)_信號圖像信號演示實驗
8、組建兩個骨干網通過一個光交叉互聯傳輸系統實驗
9、利用波長變換器組成OXC光網絡系統實驗

四、實驗配置
視頻光纖發端機、視頻光纖收端機、光交叉互連機、波長變換器、視頻CCD、監視器、WDM、OADM、法蘭盤、固定衰減器、G.652光纖、實驗講義、測試報告等
